立式液下长轴泵设备定义、工作原理与典型结构剖析

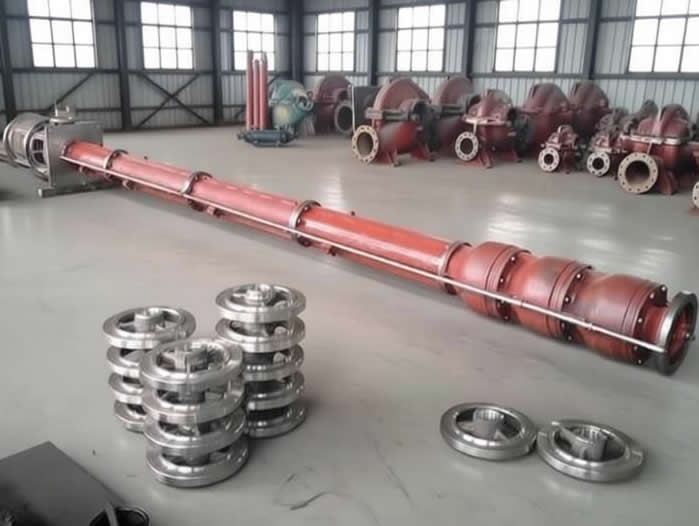

立式液下长轴泵（Vertical Long Shaft Submersible Pump），是一种专为深液位流体输送而设计的离心式泵型，其核心特征在于“电机在上、泵体在下”的垂直布局结构。与传统卧式离心泵或潜水泵不同，该泵的驱动电机安装于液面以上，通过一根贯穿泵体的长轴将动力传递至浸没于液体中的叶轮，实现从深井、储罐、池体或地下设施中直接抽取介质。其工作原理基于离心力作用：当电机驱动长轴带动叶轮高速旋转时，液体在离心力作用下从叶轮中心被甩向边缘，形成高压区；叶轮中心则形成低压区，外部液体在压力差作用下持续流入，经多级导叶增压后，通过扬水管垂直提升，最终由水平出口排出，完成从深液位到高处的输送任务。 该泵的结构由四大核心部分组成：传动装置部分、能量转换部分、输水部分和润滑部分。传动装置部分包括电机、联轴器及推力轴承，负责提供动力并承受转子轴向力；能量转换部分由叶轮、导叶体构成，是实现动能向压能转化的核心；输水部分由多节扬水管、护管及法兰连接件组成，形成介质输送通道；润滑部分则包含导轴承、润滑水系统及轴封装置，保障旋转部件的稳定运行。其典型结构为：入口垂直向下，出口水平，采用单基础安装，电机与泵体直联，从电机端俯视为逆时针旋转。 与普通离心泵相比，立式液下长轴泵最大的结构差异在于其分段式长轴与多节扬水管设计。长轴通常由多段高强度钢轴通过套筒联轴器连接而成，每段长度可达3~10米，可根据液下深度灵活增减，解决了超长轴运输与现场安装的难题。扬水管同样采用法兰连接的模块化设计，便于拆卸与维护。为抑制长轴在高速旋转下的径向跳动与挠曲变形，泵体沿轴向每隔3~5米设置一个导轴承，形成多点支撑系统。导轴承材质根据介质特性可选用加强型填充聚四氟乙烯、赛龙（Sarlyn）轴承或丁腈橡胶，其设计允许在输送清水时自润滑，而在输送污水或腐蚀性介质时需外接清洁冷却水进行润滑与冷却。此外，该泵的叶轮与导叶体可为单级或多级，通过串联组合实现高扬程输出，单台泵扬程可达250米以上。 值得注意的是，立式液下长轴泵与“长轴液下泵”或“潜水泵”存在本质区别。传统长轴液下泵虽同为长轴结构，但其电机与泵体分离，泵体位于液下，电机位于液面，而新型潜水泵则将电机与泵体同轴一体化，完全浸没于液体中。立式长轴泵的“干式”电机安装方式，使其在防爆、维护便利性及高温工况适应性上具有独特优势，是深井、高腐蚀、高危介质输送场景的首选方案。设备定义、工作原理与典型结构剖析
