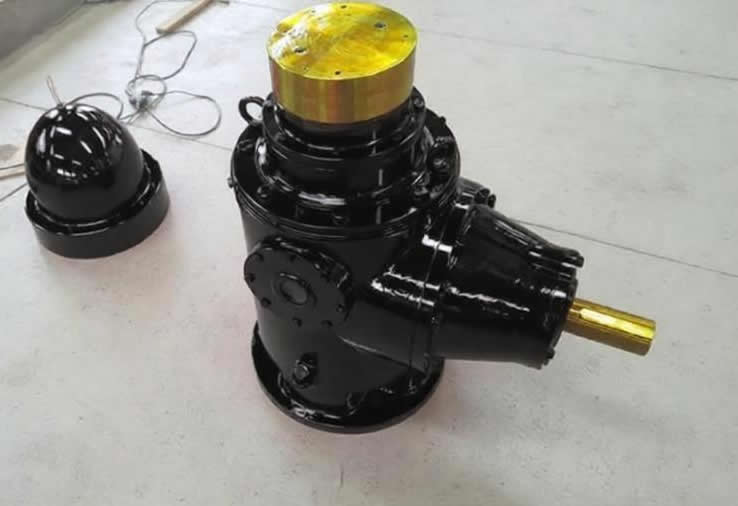

H系列直角齿轮箱核心结构设计特点
H系列直角齿轮箱是泵系统专用的90°动力转向核心传动部件，卧轴直接与内燃机、卧式电动机、汽轮机等原动机联接，经减速/增速后动力由立轴输出，专门适配深井泵、长轴泵、轴流泵、斜流泵等各类立式泵的传动需求，是水利、市政、石化、矿山等领域泵系统紧凑化布局的核心配套产品 。 核心结构 1. 核心传动部件：齿轮采用20CrMnTi优质合金钢制造，表面渗碳淬火处理，硬度可达HRC58~62，齿轮精度最高可达6级，啮合平稳噪音低，长期重载运行无断齿、点蚀风险。 2. 壳体结构：采用高强度灰铸铁整体铸造，刚性强、抗冲击变形能力优异，可承受户外恶劣工况下的振动冲击，防护等级可达IP54/IP55，防尘防水性能优异。 3. 润滑与密封系统：标配飞溅式润滑结构，大功率型号可升级为强制喷油润滑系统，配套外置循环冷却器，油温可稳定控制在60℃以下；轴端采用双唇式氟橡胶密封，杜绝润滑油泄漏，适配-20℃~120℃的极端环境温度。 4. 轴向推力轴承：采用重载推力滚子轴承，经过预紧消隙处理，可完全承载立式泵启停、变工况运行时的瞬时轴向冲击载荷，轴承设计寿命不低于50000小时。 1. 高承载抗冲击特性：优化后的齿轮参数和重载推力轴承设计，可承受泵启停瞬间的大轴向冲击载荷，轴承设计寿命不低于50000小时，适配矿山、水利等重载连续运行工况。 2. 布局紧凑省空间：取消传统泵系统的皮带轮、中间传动轴等冗余部件，整体体积较传统传动方案缩小50%，完美适配地下泵房、狭小安装空间的布局需求。 3. 宽工况适配能力：可在-20℃~120℃极端环境温度下稳定运行，支持卧式、立式等多种安装方式，零部件通用化率高，维护拆装便捷，关键部件可快速检查更换，大幅降低运维成本。 运行低噪平稳：齿轮齿形经过专业修形处理，啮合过程冲击小，运行噪音比普通减速机低10分贝以上，长期运行振动值稳定在3mm/s以下。H系列直角齿轮箱核心结构设计特点
