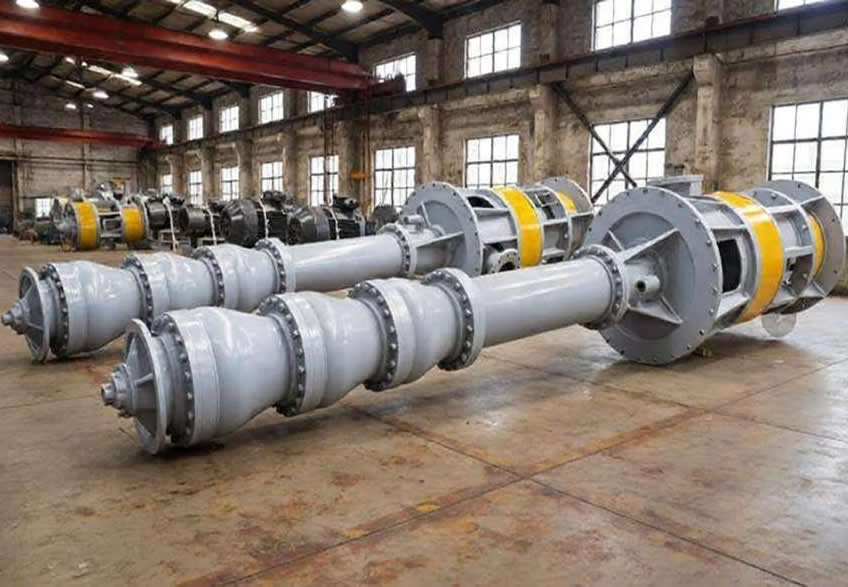

立式多级筒袋式凝结水泵(冷凝泵)是专为高真空、高扬程工况设计的立式双层壳体工业离心泵，核心优势是抗汽蚀性能优异、维护便捷，广泛应用于火电、核电等能源领域的凝结水输送场景。

🔧 核心结构特点

• ‌双层筒袋壳体‌：外层筒体由碳素钢或不锈钢焊接而成，运行时内部保持负压状态，防止空气泄漏；内层工作部可整体抽出，无需拆卸进出水管路即可完成检修，大幅缩短停机时间。

• ‌多级叶轮配置‌：首级叶轮采用单吸或双吸结构，部分型号配备诱导轮提升抗汽蚀能力；后续多级叶轮同向串联布置，逐级提升介质压力，实现高扬程输出。

• ‌轴向力平衡系统‌：通过平衡鼓抵消95%以上的轴向力，残余轴向力由泵本体推力轴承或电机轴承承载，运行稳定性大幅提升。

• ‌可靠轴封设计‌：采用填料密封或集装式机械密封，必须使用自身输送的凝结水作为密封冷却水，避免污染系统水质，部分型号符合API682标准。

📊 典型性能参数

🏭 主要应用场景

• ‌火力发电厂‌：作为50~1000MW等级汽轮发电机组的核心设备，将凝汽器热井内的饱和凝结水升压后送至低压加热器或除氧器。

• ‌核电厂‌：适配核电站二回路系统的严苛要求，采用防辐射特殊材质，保障凝结水回收系统长期稳定运行。

• ‌新能源电站‌：在燃气-蒸汽联合循环电站、地热发电站、聚光太阳能发电站中，完成高温凝结水的高效回收输送。

• ‌化工领域‌：在NPSH或安装空间受限的化工流程中，输送物理化学性质与水类似的清洁介质，如冷凝液、脱盐水等。

✨ 核心运行优势

• ‌抗汽蚀性能优异‌：泵体沉入地下井筒中，依靠水柱压力提升有效汽蚀余量，无需额外配置诱导轮即可适应低压饱和水工况，使用寿命比普通卧式凝结水泵延长30%以上。

• ‌高效节能‌：水力模型针对凝结水工况专门优化，额定工况下效率比传统泵型高出2~5%，百万千瓦级火电机组单台泵每年可节电数十万度。

• ‌结构紧凑‌：电机在上、泵体埋入地下，占地面积仅为同参数卧式泵的1/3~1/2，大幅降低泵房基建成本。

• ‌维护便捷‌：采用可抽芯式设计，检修时仅需抽出内部转子组件即可完成作业，停机检修时间缩短约50%。
